[REŠENO] tv Philips 21PT1866/58 pulsira mreza

Forum za Crt,Plasma,Lcd,Led,Audio,Video,Dvd...
Novak 56
Expert
Expert
Postovi: 138
Pridružen/a: 10 vel 2012 12:13
Proizvođać:Philips
Model:21PT1866/58
Model chassis:SL01.2EAA
PCB Nr:
MCU:TDA9567E
Eeprom:24C16W6
VertikalaTDA9302H
Video:
Audio;AN7522N
SMPS:D28305,TEA1507F
FBT(VN trafo):
Tuner:
Opis kvara:Pulsiraju naponi u sekundaru mreze,95v (60-90),12v (5-15).Zamenjeni svi elektroliti u mrezi ,vertikali i na svim naponima koji se dobijaju sa VN trafoa.Naponi i dalje pulsiraju ali slabijim intezitetom.Menjan i tranzistor u HIS-u BUT11APX.Bez tranzistora u HIS-u naponi dobri nema pulsiranja. :?:

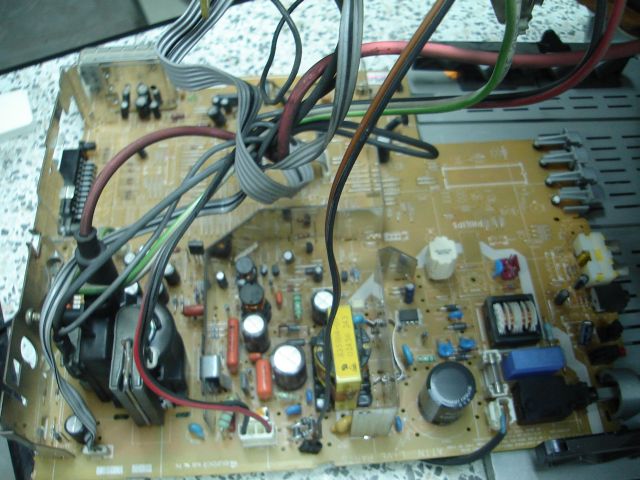

slika
Vrh
bubul
Expert
Expert
Postovi: 523
Pridružen/a: 11 vel 2012 18:06
promeni te 2 kondenzatora 47/160v.
Vrh
Avatar
rinedel
Expert
Expert
Postovi: 574
Pridružen/a: 31 sij 2012 11:12
Lokacija: BiH
Kolega provjeri elektrolite u vertikali i zamijeni sam ic jer to je česta "boljka"na toj šasiji, a kojima je simptom to pumpanje mreže.
Vrh
Avatar
Admin tvzmaj
Super Moderator
Super Moderator
Postovi: 2642
Pridružen/a: 13 vel 2012 00:28
Lokacija: Jagodina
Taj TV obicno pulsira zbog vertikale. Promeni kolo i proveri diode. Ako nastavi da pulsira, stavi mu sijalicu na red na B+ ispred trafoa pa ako sijalica zasvetli kada se in ugasi, onda ti je nesto u spoju i bas vuce struju. Najverovatnije trafo.
“Ne trudite se da postanete uspešni, već da budete od koristi.”
A.A.
Vrh
Novak 56
Expert
Expert
Postovi: 138
Pridružen/a: 10 vel 2012 12:13
bubul je napisao/la:promeni te 2 kondenzatora 47/160v.
Kvar resen,zamenom elektrolita(u drugom krugu)C2409 i C2561 47uF/160v.Od 10 komada 2 nevaljaju i njih sam uspeo odmah da ugradim,znaci da i nove delove pre ugradnje treba proveriti :oops:
Hvala na pomoci,pozdrav
Vrh
bubul
Expert
Expert
Postovi: 523
Pridružen/a: 11 vel 2012 18:06
znaci bio sam u pravu
Vrh
Novak 56
Expert
Expert
Postovi: 138
Pridružen/a: 10 vel 2012 12:13
Jesi,njih sam prve zameni sa novim ali neispravnim.Pozdrav
