Producer/Proizvođač -Quadro
Model No/Oznake modela -32VR100
Chassis/Model šasije -
Main board/Matična ploča -CV9202H-A
LVDS/TCON -
MCU/Procesor -
Scaler/Scaler -
Eeprom -
Flash -25Q64
Audio/Ton -
Tuner analog/digital -
Inverter/Backlight -
Lcd display/Panel -
Power supply(SMPS)-
Simboli: Microfarad µF Ohm Ω
Opis kvara i opis poduzetih radnji i merenja na aparatu -Potrebno je upisati novi sadžaj na SPI- tv stoji u stby.ne reagira na daljinac niti na tastaturu
svi naponi prisutni. ima na:http://remont-aud.net/dump/lcd_pdp_tv/d ... -1-0-15168 ,ali nemam pristup, ako netko ima sadržaj ili mi može skinuti...
Quadro LCD 32VR100 SPI sadržaj
-
rinedel
- Expert
- Postovi: 574
- Pridružen/a: 31 sij 2012 11:12
- Lokacija: BiH
Probaj ovaj
Zadnja izmjena: Admin Jimmy, dana/u 11 ruj 2015 20:04, ukupno mijenjano 1 put.
Razlog: obrisan nepotreban fajl
Razlog: obrisan nepotreban fajl
-
JRade
- Expert
- Postovi: 597
- Pridružen/a: 26 vel 2012 18:48
- Lokacija: Kursumlija,065 90 96 509
Je li to treba
Zadnja izmjena: Admin Jimmy, dana/u 11 ruj 2015 20:04, ukupno mijenjano 1 put.
Razlog: obrisan nepotreban fajl
Razlog: obrisan nepotreban fajl
sve ok..
-
ursuss
- Expert
- Postovi: 1642
- Pridružen/a: 23 ožu 2012 09:37
- Lokacija: Valpovo
- Been thanked: 1 time
Pozdrav šefu.. ma nisam u radioni,a pc mi je u stanu tako da sam se patio kod kuće- sutra probam i naravno javim šta sam napravio, usput Jimmy zamjenio sam onaj čip na plazmi, oči izgubio na 100 pinova i na kraju rezultat isti.. sad sam ga ostavio da se malo kiseli, možda nailaskom hladnijeg vremena- a ne po ovih 35 C budem pametniji pa nađem što ne valja.
Svako dobro želim...
Svako dobro želim...
Kakav je to čovjek koji svijet ne čini boljim...
-
ursuss
- Expert
- Postovi: 1642
- Pridružen/a: 23 ožu 2012 09:37
- Lokacija: Valpovo
- Been thanked: 1 time
pozdrav!
Nažalost, nisam riješio stavljanjem novog flasha,ploča ostaje u stby... došao drugi tv sa istom mb, pa sam probao staviti na moj tv i sve radi, premjerio sam sve napone,osigurače...ali ništa nisam našao...ništa se pretjerano ne grije,na pogled sve ok..Ostavljam tv do nabavke druge ploče..pa može koja ponuda..
Nažalost, nisam riješio stavljanjem novog flasha,ploča ostaje u stby... došao drugi tv sa istom mb, pa sam probao staviti na moj tv i sve radi, premjerio sam sve napone,osigurače...ali ništa nisam našao...ništa se pretjerano ne grije,na pogled sve ok..Ostavljam tv do nabavke druge ploče..pa može koja ponuda..
Kakav je to čovjek koji svijet ne čini boljim...
-
hitechservis
- Expert
- Postovi: 169
- Pridružen/a: 25 ruj 2013 13:25
Ja sam na jednim imao mali smd "tranzistor" na njemu piseA 117 ili A111 neki valjda 3v3 on se malo vuse grijai i nije palila skinuo da druge i tv je proradio sada njih prvo uvijek provjerim pa onda flashanje.
-
ursuss
- Expert
- Postovi: 1642
- Pridružen/a: 23 ožu 2012 09:37
- Lokacija: Valpovo
- Been thanked: 1 time
taj 117 je dc konverter on "pravi" napon potreban za rad procesora i dr.. može biti fiksan naponski izlaz ili podesivi..hm...sada jedino ako "kasni" pa proc odmah upiše greška... moguće..
Kakav je to čovjek koji svijet ne čini boljim...
-
Toma
- Expert
- Postovi: 351
- Pridružen/a: 11 vel 2012 20:35

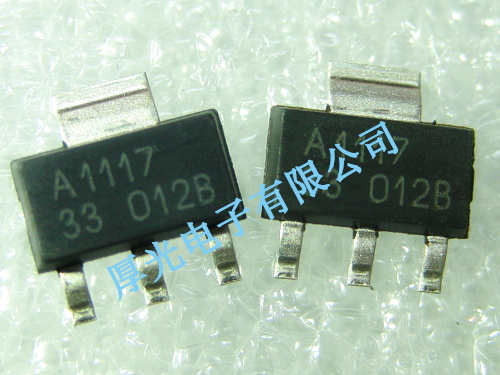

Ja mislim da to nije A117 nego A1117 a to je
SMD transistor regulator A1117ANR-33 A1117-33 1117-3.3V SOT-223
SMD transistor regulator A1117ANR-33 A1117-33 1117-3.3V SOT-223
-
kokan
- Expert
- Postovi: 336
- Pridružen/a: 05 lip 2012 06:23
Ili- samo ''smd regulator/stabilizator''. Treba obratiti pažnju i na sufikse, oni govore za koliku struju je dimenzionisan regulator....Toma je napisao/la:Ja mislim da to nije A117 nego A1117 a to je
SMD transistor regulator A1117ANR-33 A1117-33 1117-3.3V SOT-223
