[ODUSTAO] Beko Studio WA2006 (dump)

Pozdrav svima

Potreban mi je eeprom sadržaj za veš mašinu iz naslova upisan u eeprom 24C01.Njegov originalni se izbrisao i sada mašina ne funkcioniše.
Ako neko od kolega ima,zamolio bih ga da ga postavi.Ploča je Turske proizvodnje firme Arcelik.
Probao sam sadržaj od modela BEKO 8660 skinut sa elektrode i taj ne odgovara.Ovo je model sa LCD displejom.

Hvala

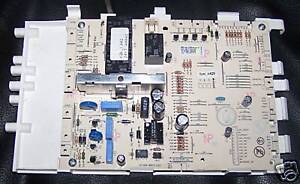

slika

Postavi oznake modula.

Nalepnica: fcm_n435

Nalepnica: n2bf_0241
-------------2817740241

Procesor: NEC D78F0034BGC

http://www.ihalemarket.com/index.php/ar ... -kart.html

jel moze ovo da vam pomaze

bubul je napisao/la:jel moze ovo da vam pomaze

Možda kasnije ali sad mi treba eeprom sadržaj jer njegov original je komplet FFFFFFFFFFFFFFFF

Hvala i pozdrav

tu imas info za eprom ako nevalja koju gresku pokazuje koliko sam razumeo samo led bi trebalo blinkati

bubul je napisao/la:tu imas info za eprom ako nevalja koju gresku pokazuje koliko sam razumeo samo led bi trebalo blinkati

Tako je.Led glavnog pranja trepče (LED Hauptwäsche blinkt)

Upisi u pretragu wie107 na: http://elektrotanya.com/?q=showresult i nacices indesit dump koji kazu da odgovara. Videh u ovoj temi, ako sam dobro razumeo http://www.elektroda.pl/rtvforum/topic2405875.html
Po oznaci modula mogao bi da odgovara i ovaj Blomberg dump
http://monitor.espec.ws/section7/topic11397p3840.html

Taj prvi je izgleda komplet flash memorija koja se upisuje sa nekim specijalnim programerom na konektoru KN16.
Pošto za to nemam tehnologiju probao sam taj drugi od Blomberga koji je za eeprom 24C01 i zaključio sam da mu verovatno treba i upisivanje softwera ili je oštećen i procesor jer na displeju ispisuje polovične brojeve.Jedino kod servisnog režima ima opcija za testiranje displeja i displej je ful osvetljen.
Odustajem a ako nekome od kolega naiđe originalni damp neka ga postavi ovde jer će nekome trebati ubuduće.

Oznake na konektoru KN16

1. 0V
2. -5V
3. VPP
4. RST
5. SCK30
6. SO30
7.SI30

Zahvaljujem se kolegama na pomoći i pozdrav

Studio WA2006
