GRUNDIG CUC 2021 NEĆE DA PROSTARTUJE

[djokovic49]

Svi naponi dobri kao i na split trafou nema nsta na masi, dali je neko imao ovakav problem. Na h oscilatoru na brzinu se pomeri oscilogram oko sekunde i nista se ne desava. Pozdrav

[Admin tvzmaj]

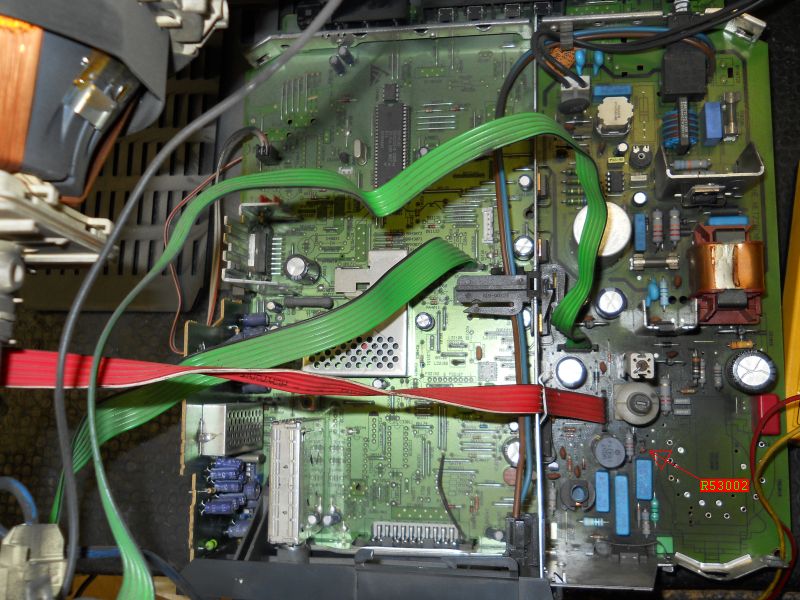

To je nešto slično ovoj šasiji?



Tu bi mogao biti trafo.

[djokovic49]

to je ta sasija

[Admin Jimmy]

Imao kolega slican problem ali nisam razumeo dali ga je resio

http://www.maritv.net/forumtv/pop_print ... C_ID=41429

[mikica_krag]

Kolega , skini tranzistor u hisu zakaci sijalicu pa ukljuci tv.kod tog tv-a su losi coper trafoi.Ako sijalica zasvetli pa se ugasi ne valja ti VNtrafo,a ako ne zasvetli popravljaj mrezu.

[Admin tvzmaj]

Ako startuje iz oscilatora, onda imas konstantan napon na kolektoru, i u tom slucaju bi sijalica trebala konstantno da svetli. Mozda je ipak mreza slaba pa ne moze da odrzi taj napon oad trafo proradi. Mada, koliko je meni poznato te mreze rade ko zmaj jedine mane su im otpori koji crkavaju, druge probleme nisam imao.
Zagledaj trafo tu izmedju VN izlaza i fokusa. Ako vidis bili kakvu neravninu u tom kanalicu, ili plastika bude sa mehurima vazduha, ili bilo kakva promena boje plastike u dubini, pokazuje da trafo ne valja.
Jos nesto bitno: da li se vrati u stand by ili blokira u tom stanju? Tj da li svaki put kad pritisnes 1 na daljincu dobijes taj kratki impuls na bazi? Ili sI njega video kada ga palis na mrezni prekidac a na daljincu ti se ne desava nista? Sta se desava sa stand by diodom napred?

[Zoki]

Metalni elko 100 ili 150uF zna dolaziti u prekid.
Bez opterećenja mreža radi ispravno a kad povuče VN. na moment padnu naponi sekundara mreže i ode TV na S.B.
Neka te sijalica ne prevari jer pod sijalicom vjerojatno radi dobro a sijalici nije važan brum sekundara.

[djokovic49]

naponi ok; zaključak, ne radi oscilator. na procesoru oscilogram vrlo malo se pomeri a na bazi BU nimalo. Procesor dobija 8vlti.

[Zoki]

Kako znaš da ne radi oscilator kad nisi odspojio HOR tranzistor.
Mjeriš a moguće opterećenje prikopčano.

[Admin tvzmaj]

Kako znaš da ne radi oscilator kad nisi odspojio HOR tranzistor.
Mjeriš a moguće opterećenje prikopčano.

Slažem se. Probaj bez tranzistora. Ako ne radi konstantno, radice bar sekund duže.
Pod uslovom da taj pik vidiš kada palis tv daljinskim a ne na mrežnom prekidaču.

[djokovic49]

nema oscilograma i bez tranzistora, samo mali pomak linije na sekund a isto i na samom procesoru se isto javla

[Zoki]

Mislio si da vidiš samo DC napon bez impulsa-jeli tako.
IC34015=TDA8840 ili TDA8842 pin 40>HDR = H Drive >CT52260 smd PNP BC858.
Napajanje ovog IC_a.
I izmjeri kod starta impuls na pin_u 40.

[djokovic49]

nema impulsa na nozici 40 samo se pojavi kratak skok dc napon, mislim da je u pitanju procesor sobzirom da sam sve detaljno proverio

[Zoki]

Pogledaj ovdje.
http://www.orbit-el.net/forum/procitaj_ ... &forumID=6
